Der Standard-Anschlussplan für einen Lichtschalter geht davon aus, dass er die Phase unterbricht und der Nullpunkt direkt zur Lampe geht.

Eine Phase ist ein Leiter, an dem relativ zum Nullleiter (Neutralleiter) Spannung oder, wie es auch genannt wird, gefährliches Potenzial anliegt.

Null in häuslichen Stromnetzen ist immer geerdet und im normalen Betrieb des Stromnetzes kann darauf kein gefährliches Potenzial vorhanden sein.

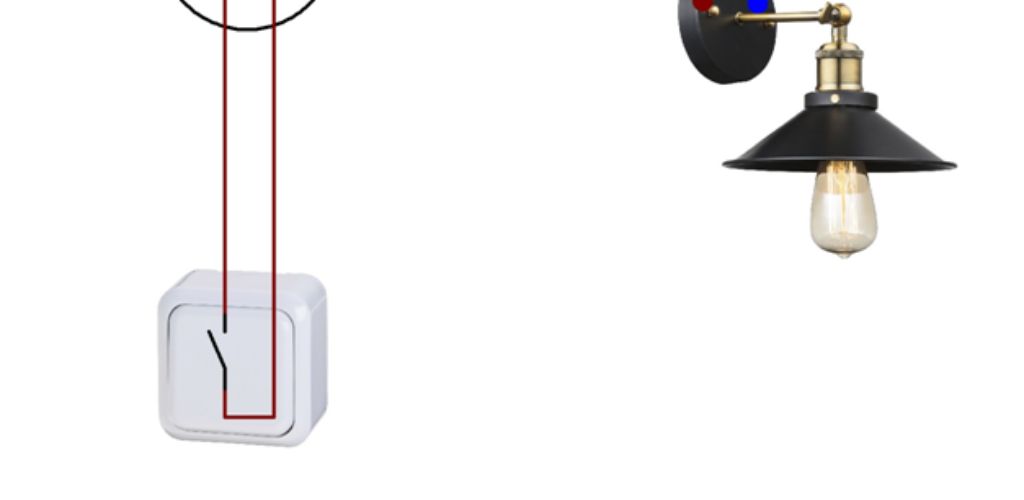

Standard-Schalteranschlussplan

Wie oben erwähnt, ist der Schalter immer so installiert, dass er den Phasendraht unterbricht, und wenn das Licht ausgeschaltet ist, liegt keine Spannung an der Patrone an. Warum wird das gemacht?

Beginnen wir mit der Tatsache, dass es im „Jedermanns Lieblings“-PUE den folgenden Punkt gibt:

6.6.28. In einphasigen Drei- oder Zweileiterleitungen von Netzen mit geerdetem Neutralleiter können einpolige Schalter verwendet werden, die im Phasenleiterkreis installiert werden müssen, oder zweipolige Schalter mit der Möglichkeit, einen funktionierenden Neutralleiter zu trennen Eine Beschädigung des Außenleiters ohne Abklemmen des Außenleiters muss ausgeschlossen sein.

Daraus folgt, dass der Schalter nur in Phase und nirgendwo anders installiert werden darf!

Welche Gefahr besteht beim Einbau eines Schalters im Neutralleiter?

Obwohl der Stromkreis unabhängig davon funktioniert, wo der Schalter installiert ist, hängt die Sicherheit von Personen, die die Lampe reparieren oder die Glühbirne austauschen, und der ordnungsgemäße Betrieb der angeschlossenen Lampen davon ab.

Die meisten Elektriker handeln „aus Gewohnheit“ und können unter der Annahme, dass der Schalter eine Phase unterbricht, unter Spannung stehen .

Tatsächlich geschieht dies häufig, wenn ein Elektriker den Lichtschalter ausschaltet und eine in der Steckdose festsitzende Patrone heraussucht.

Daher ist es notwendig, immer die Spannung zu überprüfen und nicht zu hoffen, dass die Person, die die Installation durchgeführt hat, alles richtig angeschlossen hat.

Für diejenigen, die nicht verstehen, warum an der Lampe gefährliche Spannung anliegt, stellen wir ein Diagramm zur Verfügung, in dem der Schalter im Neutralleiter installiert ist.

Schaltung mit einem Schalter auf Null. Der Schalter ist ausgeschaltet. Die rote gestrichelte Linie markiert den Abschnitt der Linie, in dem das Phasenpotential liegen wird.

Und betrachten Sie das richtige Schema in ähnlicher Form.

Schaltung mit Phasenumschaltung. Die rote gestrichelte Linie markiert den Abschnitt der Linie, in dem das Phasenpotential liegen wird.

Auch hier befindet sich der Schalter in der Aus-Position.

Worauf sollten Sie achten? Wenn der Schalter ausgeschaltet ist, geht die Phase direkt zur Lampe, über die Glühbirne zum Neutralleiter und über diesen zu einem der Schalteranschlüsse.

Der vom Verteilerkasten zum Schalter kommende Nullpunkt ist bereits ohne Spannung.

Wenn der Schalter ordnungsgemäß in Phase installiert ist, gelangt die Spannung über einen der Drähte zum Schalter, und da er ausgeschaltet ist, geht er nicht weiter.

In diesem Fall sind beide an die Lampe angeschlossenen Drähte sicher (bis der Schalter eingeschaltet wird).

Das nächste Problem, das auftreten kann, wenn der Schalter den Nullpunkt unterbricht, ist das Blinken von LED-Lampen und -Leuchten.

Dies kann auch dann passieren, wenn der Schalter nicht beleuchtet ist.

Dies liegt daran, dass Strom von der Lampe durch die Wände in den Boden fließt; dieses Problem ist besonders akut bei hoher Luftfeuchtigkeit und schlechtem Zustand der elektrischen Leitungen.

Warum passiert das?

Der Schalter unterbricht in drei Fällen den Nullpunkt:

1. Anfänglich falsche Installation. Tritt auf, wenn die Farbmarkierung der Drähte grundsätzlich nicht bekannt ist oder nicht beachtet wird (auf dem blauen Draht sollte Null stehen). In diesem Fall kann der Elektriker unwissentlich einen Fehler machen.

2. Fehler bei der Reparatur alter Anschlusskästen, bei denen man oft Drähte und Kabel ohne farbliche Kennzeichnung der Adern sieht. Die im Altbaubestand beliebte „Aluminiumnudel“ hat, so scheint es mir, immer alle Drähte in der gleichen Farbe.

3. Falscher Anschluss von Phase und Null beim Austausch des Messgeräts. Aus persönlicher Erfahrung bin ich einmal auf die Tatsache gestoßen, dass nach der Installation eines neuen Zählers und dem Umzug vom Haus an die Fassade die Phase und der Nullpunkt in allen Steckdosen und Schaltern getauscht wurden.

Anstelle des alten Zählers wurde ein Automat installiert, an den bereits die gesamte elektrische Verkabelung des Hauses angeschlossen war. Dieses Problem kann leicht gelöst werden, indem die Position der Drähte in den Klemmenblöcken dieser Maschine geändert wird.

Abschluss

Ihre Sicherheit sowie die ordnungsgemäße Funktion elektrischer Geräte hängen in erster Linie vom korrekten Anschluss der Anschlusskästen und der Montage der Stromkreise ab.
