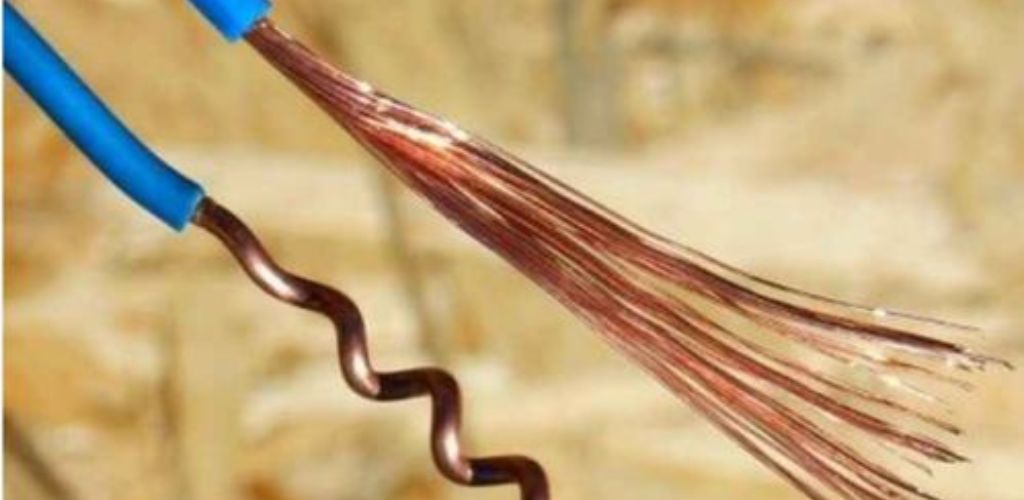

Das Kabel gibt es in einer Ausführung mit einem monolithischen Kern oder in Form eines „Waschlappens“, also mehradrig. Auch die Anzahl der Adern sowie die Isolierung, mit der sie umwickelt sind, variieren.
Bei gleichem Querschnitt weisen Litzen- und Einzelleiterdrähte nahezu die gleichen Eigenschaften auf.
Das heißt, unabhängig von der Ausführungsform können unterschiedliche Drähte den gleichen Belastungen standhalten.
Gemäß PUE-7 ist es jedoch zulässig, für die Installation der elektrischen Leitungen ein einadriges VVGng-Kabel zu verwenden.
Womit hängt das zusammen und warum ist das so? Lassen Sie uns das Problem verstehen.
Warum erfolgt die Verkabelung mit einem einadrigen Kabel und nicht mit einem mehradrigen Kabel?
PUE-7 empfiehlt die elektrische Verkabelung in Wohnungen mit einadrigem VVGng-Kabel.
Eine Begründung für diese Entscheidung ist, dass ein einadriges Kabel bei der Verlegung in Nuten, Kabelkanälen etc. seine vorgegebene Form vollständig beibehalten kann.
Leider behält das PVA-Kabel seine zugewiesene Position nicht gut bei. PVA-Kabel haben eine mehradrige Struktur.
Dies ist eines der wichtigsten Argumente dafür, warum die elektrische Verkabelung mit einem einadrigen Kabel und nicht mit einem mehradrigen Kabel erfolgt.
Es stellt sich jedoch heraus, dass die Beibehaltung einer bestimmten Form der Kabelverlegung bei weitem nicht der wichtigste Vorteil ist.
Viel wichtiger ist ein sichererer Kontakt beim Anschluss der Adern. Und hier übertrifft ein einadriges Kabel ein mehradriges Kabel deutlich.
Was Sie über den Anschluss von Leitungen in der Elektrik wissen müssen
Zuverlässiger elektrischer Kontakt ist der Schlüssel zum sicheren Betrieb elektrischer Leitungen.
Es spielt keine Rolle, was Sie anschließen, eine Steckdose oder einen Schalter, eine Anschlussdose oder eine Schalttafel. Guter Kontakt bedeutet sicheren elektrischen Betrieb.
Ohne zu sehr vom Thema abzuweichen: Ein monolithisches Kabel kann einen besseren Kontakt bieten als ein mehradriges.
Das VVG-Kabel ist sicher in den Klemmen befestigt, während die Befestigung der Adern des PVS-Kabels sehr schwierig ist.
Nein, Sie können sie natürlich nehmen und zur leichteren Fixierung mit Blech verzinnen, aber das alles sind unnötige „Körperbewegungen“, für die der Kunde nicht zahlen muss.
Darüber hinaus sind die PVA-Kabeladern mit der Zeit anfällig für Oxidation, was die Zuverlässigkeit der Verbindung zu beeinträchtigen droht.
Dadurch erhöht sich der Kontaktwiderstand und der elektrische Strom beginnt, die Verbindung zu erwärmen, was im Laufe der Zeit zu ihrer Erwärmung und möglicherweise zu einem Brand der elektrischen Verkabelung führt.
Aus diesem Grund kann beim Anschluss von Litzendrähten nicht jede beliebige Methode angewendet werden.
Es wird empfohlen, PVA-Drähte ausschließlich durch Crimpen mit Hülsen oder durch Verdrillen mit weiterem Löten der resultierenden Verbindung zu verbinden.
Aber das Wichtigste ist vielleicht die Lebensdauer.
Bei einadrigen Kabeln beträgt die Lebensdauer etwa 30 Jahre, bei mehradrigen Kabeln in der Regel nicht mehr als 15 Jahre.
Ich hoffe, es ist jetzt klar, warum PUE-7 die Verkabelung nur mit einem einadrigen VVGng-Kabel empfiehlt.
