In diesem Artikel zeige ich Ihnen den häufigsten Fehler bei der Überprüfung des CKP-Sensors , wie Sie ihn vermeiden können und warum blindes Vertrauen in ein Multimeter (oder sogar einen Scanner) zu einer Fehldiagnose führen kann. 🧠🔧
Machen Sie sich bereit, denn was Sie gleich lesen werden, könnte Ihre Diagnosemethoden für immer verändern .
🔥 Der Fehler, den 90 % der Leute machen, wenn sie ihren CKP-Sensor überprüfen 😱 (und den Ihnen die Mechaniker nicht sagen 🤐)

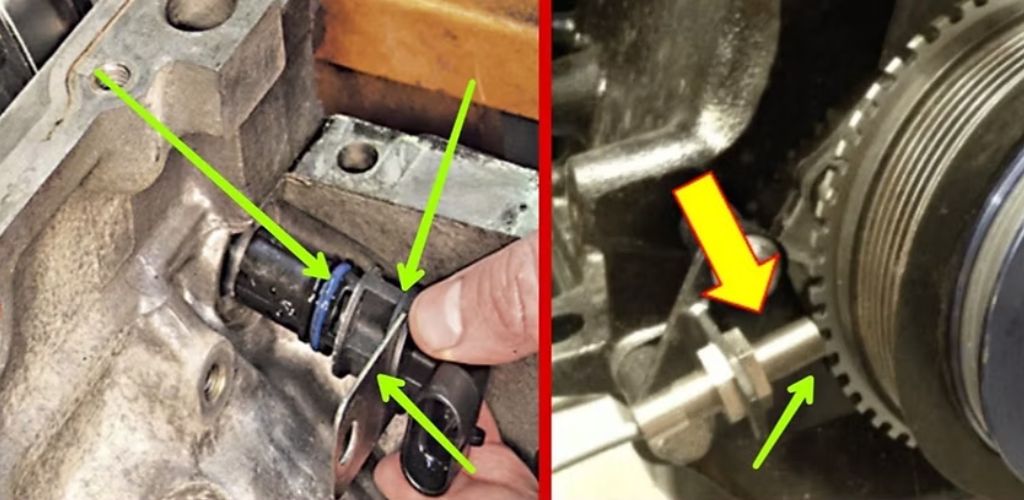

Die Messung des CKP-Sensors (Kurbelwellenpositionssensor) scheint einfach: Multimeter, Zündung an und Spannungsanzeige. Doch hier ist das Problem: Eine Fehlinterpretation oder falsche Messung kann zum Austausch des Sensors führen … ohne ihn zu beschädigen.
📊 Typische CKP-Spannungen: Wissen Sie, was Sie lesen?
Wenn die Zündung eingeschaltet ist (Motor aus), sind dies die erwarteten Spannungen an den CKP-Anschlussstiften:
| Stift | Funktion | Erwartete Spannung | Technischer Kommentar |
| Seitlich (1) | Fütterung | ~5,0 V | Wird vom Steuergerät geliefert. Liegt keine Spannung an, kann ein Leitungs- oder Modulfehler vorliegen. |
| Zentral | Zeichen | ~0,5–2,5 V (variabel) | Diese Spannung ändert sich mit der Drehung des Motors (Oszilloskop empfohlen). |
| Seitlich (2) | Land | ~0,0 V | Es muss eine feste Masse vorhanden sein. Mehr als 0,2 V weisen auf eine schlechte Verbindung hin. |
📉 Diagramm: Erwartete Spannungen an jedem Pin
Wie die Grafik zeigt, kann die Signalspannung „niedrig“ oder „inkonsistent“ erscheinen, wenn Sie nur ein Multimeter verwenden. Dies führt zu einem der häufigsten Fehler:
⚠️ Häufiger Fehler: Messung des CKP-Signals nur mit einem Multimeter
Der CKP erzeugt je nach Sensortyp ein gepulstes Wechselstrom- oder digitales (Rechteck-)Signal. Ein durchschnittliches Multimeter kann diese Änderungen nicht genau anzeigen. Sie sehen zwar einen Durchschnittswert (z. B. 1,8 V), aber die tatsächliche Wellenform fehlt.
🔍 Das Richtige tun:
- Verwenden Sie ein Oszilloskop, um das Signal in Echtzeit anzuzeigen.
- Das Signal sollte eine klare Wellenform ohne Unterbrechungen oder Rauschen aufweisen.
- Wenn das Signal unregelmäßig ist oder beim Aufwärmen verschwindet, liegt der Verdacht auf den Sensor oder die Verkabelung.
📚 Wenig bekannte Fakten:
- 🔧 Viele CKPs fallen nicht von selbst aus, sondern aufgrund einer schlechten Erdung oder gebrochener Kabel in der Nähe des Steckers.
- 🧠 Einige CKP-Sensoren verwenden Hall-Technologie, während andere induktiv sind. Ihre Messung ist immer noch ein Fehler: Induktive Sensoren haben keine 5-V-Stromversorgung.
- 📈 Das ECM benötigt mindestens 1,5 V sauberes, kontinuierliches Signal, um die Einspritzung/Zündung zu synchronisieren. Weniger als das = kein Start.
- 💡 Ein Scanner zeichnet möglicherweise keine Codes auf, wenn der CKP zeitweise ausfällt. Deshalb ist ein Oszilloskop unerlässlich.
Der Austausch des CKP-Sensors ohne Überprüfung von Strom, Masse und Signal mit den richtigen Werkzeugen ist einer der häufigsten und kostspieligsten Fehler. Verlassen Sie sich nicht nur auf das Multimeter: Der CKP-Sensor ist möglicherweise in Ordnung, aber das Problem kann woanders liegen.
