Die Entwicklung einer 90-Grad-Rohrschweißpresse mit Stoßdämpfern ist eine interessante Idee. Stoßdämpfer, insbesondere hydraulische, können eine konstante, kontrollierte Kraft erzeugen, die nützlich sein kann, um die Rohre während des Schweißens festzuhalten.
Materialien und Werkzeuge:

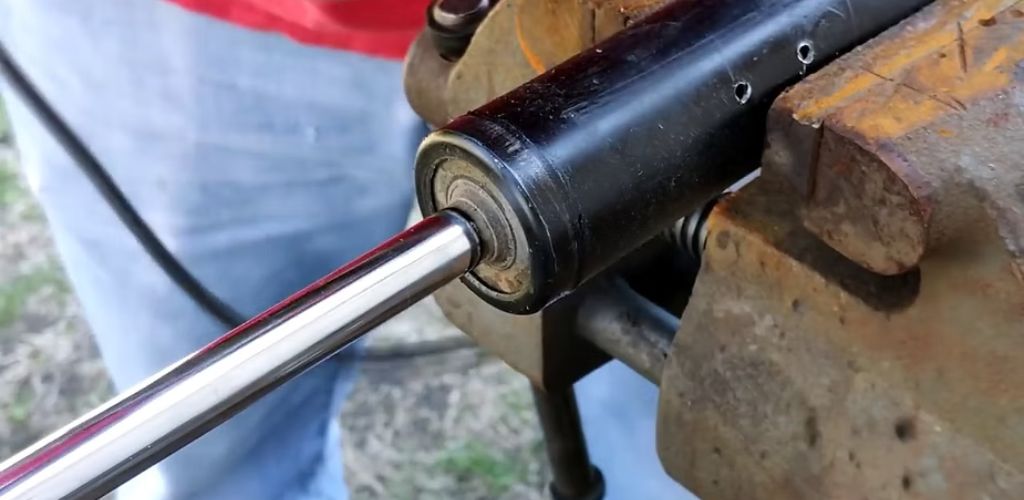

- Hydraulische Stoßdämpfer (wie sie in Fahrzeugen oder Maschinen verwendet werden).
- Hochleistungsstützen aus Stahl oder Metall (zum Bau des Pressenrahmens).
- Schrauben und Bolzen (zur Befestigung der Teile).
- Stahlplatten (zur Herstellung der Grund- und Spannflächen).
- Scharniere (um das Schließen der Presse um 90 Grad zu ermöglichen).
- Zylinder oder Stange (um die Bewegung in der Presse zu ermöglichen, wenn diese keinen Stoßdämpfer hat).
- Schweißgerät (zum Verbinden von Metallteilen).
- Maßband, Wasserwaage und Lineal (um sicherzustellen, dass die Winkel genau sind).
- Schneidwerkzeuge (falls Sie die Stahlstücke auf die richtige Größe zuschneiden müssen).
- Klauen oder Klammern (um die Rohre beim Schweißen fest an ihrem Platz zu halten).
Grundlegendes Pressendesign:
- Pressebasis:
- Erstellen Sie eine stabile Basis aus Stahl oder Metall, die breit genug ist, um die Rohre zu tragen und dem Druck des Stoßdämpfers standzuhalten. Diese Basis sollte stabil und eben sein.
- Seitenstützen:
- Montieren Sie an den Seiten der Basis zwei vertikale Stützen. Eine sollte fest sein, während die andere sich entlang einer Schiene oder Führung bewegen kann, da der Dämpfer als Mechanismus dient, der die bewegliche Stütze anschiebt.
- Stoßdämpfer:
- Verwendet einen hydraulischen Stoßdämpfer, um Druck zu erzeugen. Befestigen Sie ein Ende des Stoßdämpfers an der Basis oder einer festen Struktur.
- Verbinden Sie am anderen Ende den Stoßdämpferschaft mit der Schwenkhalterung. Dadurch kann sich die Schwenkhalterung hin und her bewegen und beim Zusammendrücken oder Strecken des Stoßdämpfers Druck auf das Rohr ausüben.
- Klemmplatten:
- Montieren Sie Stahlplatten an der Ober- und Unterseite der beweglichen und festen Stützen, um die Rohre zu halten. Diese Platten sollten so bemessen sein, dass sie die Rohre an ihrem Platz halten, ohne sie zu beschädigen, aber fest genug, um Bewegungen während des Schweißens zu verhindern.
- Scharnier zur Winkelverstellung:
- Verwenden Sie Scharniere, um die Spannplatten beweglich und um 90 Grad verstellbar zu machen. Dies ist wichtig, um die Rohre in der richtigen Ausrichtung zu schweißen. Die Scharniere ermöglichen die Bewegung einer Platte, während die andere stationär bleibt.
- Auslösemechanismus:
- Wenn Sie den Stoßdruck anpassen möchten, können Sie ein Stoßgasablasssystem hinzufügen, das eine kontrollierte Druckentlastung ermöglicht, wenn der Druck nicht benötigt wird. Dies ist wichtig, wenn Sie das Rohr nach dem Schweißen leicht entfernen möchten.
- Kraftanpassungssystem:
- Wenn der von Ihnen verwendete Dämpfer über kein Krafteinstellsystem verfügt, können Sie mit der Dämpfergröße experimentieren oder einen Druckregler installieren, um eine für die Art des Schweißens, das Sie durchführen, besser geeignete Kompressionskraft zu erreichen.
Wichtige Überlegungen:
- 90-Grad-Winkel einstellen: Achten Sie darauf, dass der Rahmen den 90-Grad-Winkel exakt einhalten kann. Dies ist für einwandfreie Verbindungen unerlässlich.
- Strukturstabilität: Die Presse muss stark genug sein, um der Kompressionskraft standzuhalten, ohne sich zu bewegen oder zu verformen.
- Dämpferdruckregelung: Der Dämpfer muss den richtigen Druck erzeugen, um die Rohre fest an ihrem Platz zu halten, ohne sie jedoch während des Schweißvorgangs zu beschädigen oder zu verformen.
Systembetrieb:
- Legen Sie die Rohre auf die Klemmflächen und stellen Sie den Winkel der Platten ein.
- Aktivieren Sie den hydraulischen Dämpfer, um die Klemmflächen in Richtung der Rohre zu drücken und sicherzustellen, dass sie fest an ihrem Platz bleiben.
- Sobald Druck ausgeübt wird, führen Sie die Schweißung durch, während die Rohre in einem 90-Grad-Winkel gehalten werden.
- Lassen Sie nach dem Schweißen den Druck ab, um die Rohre zu entfernen.
Vorteile:
- Präzision: Durch die Verwendung eines Stoßdämpfers lässt sich der Druck präzise einstellen, um die Rohre fest einzuklemmen, ohne dass manuelle Klemmen erforderlich sind.
- Kontrollierte Kraft: Der hydraulische Dämpfer kann einen konstanten und kontrollierten Druck erzeugen, der ideal ist, um das Rohr beim Schweißen an Ort und Stelle zu halten.
- Vielseitigkeit: Bei richtiger Einstellung des Rahmens können damit Rohre unterschiedlicher Größe verschweißt werden.
Herausforderungen:
- Stellen Sie sicher, dass der Stoßdämpfer stark genug ist, um die Rohre an Ort und Stelle zu halten, ohne sie jedoch zu beschädigen.
- Achten Sie bei der Arbeit mit Hydraulikkomponenten auf die Sicherheit, da der Druck in einem Stoßdämpfer recht hoch sein kann.
Mit diesen Schritten und Überlegungen sollten Sie in der Lage sein, eine funktionsfähige Presse zum Schweißen von 90-Grad-Rohren mit Stoßdämpfer zu bauen. Ich hoffe, Sie finden dieses Projekt hilfreich!
