Wie funktioniert das technisch? ⚙️

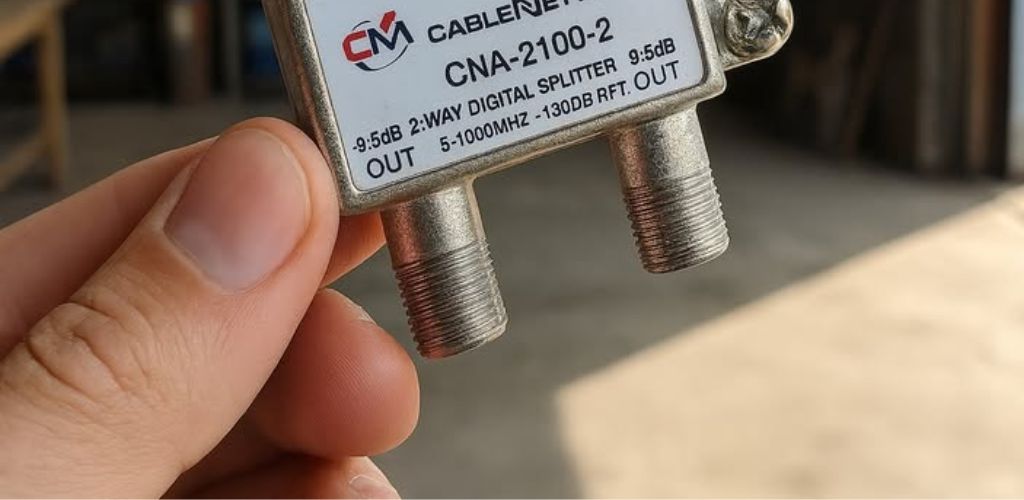

Im Inneren des Splitters befindet sich ein passiver Transformator (Balun), der den Signalfluss in beide Richtungen erlaubt. Dadurch kann er als „Mischer“ oder als Einspeisepunkt genutzt werden.
Schließt man zwei Metall-Dipole an den Ausgängen an, entsteht eine Doppelstruktur, die mehr Signal einfängt, eine bessere Richtwirkung bietet und stärker empfängt als eine herkömmliche Antenne.

Technische Vorteile dieser Bauweise 🧪
✅ Größerer Empfangsbereich – zwei Dipole decken mehr Frequenzen ab.
✅ Höhere Signalverstärkung – wirkt wie eine Antenne mit größerer Fläche.
✅ Einfache Bauweise – nur Kupferdraht, Kunststoffrohre und ein günstiger Splitter nötig.
✅ Nachhaltig – alte Kabel oder TV-Bauteile können wiederverwendet werden.

Häufige Fehler beim Bau ⚠️

• Kein fester Lötpunkt → Signalverlust.
• Oxidierte oder zu dünne Drähte → geringere Effizienz.
• Falsche Länge der Dipole → schwacher Empfang.
  Beispiel: Für UHF (470–860 MHz) sollte jeder Dipolarm ca. 14–32 cm lang sein.
• Fehlender Wetterschutz → für Außenmontage unbedingt abdichten.

Professionelle Verbesserungen 🔬

• Zusätzliche Dipole parallel anordnen (Array-Design).
• Reflektor aus Metallgitter hinter den Dipolen montieren → höhere Verstärkung.
• Signalverstärker (Booster) zwischen Antenne und TV einsetzen.
• Exakte Berechnung der Dipollänge nach der Halbwellen-Formel:
  Länge pro Arm (cm) = 71,5 / Frequenz (MHz).
  Beispiel: 600 MHz → ca. 11,9 cm pro Seite.

Anwendungsbereiche 🎯

• Empfang von kostenlosem Digital-TV (DVB-T/T2).
• UHF/VHF-Signale über größere Entfernungen.
• Projekte für Funkamateure.
• Experimente mit SDR-Empfängern (Software Defined Radio).

Materialien für den Bau 🧰
