Anleitung für Motorradfans: So verwandeln Sie einen alten Steckschlüssel in ein Profi-Werkzeug, um die Kupplungsmutter sicher zu lösen, ohne Schäden zu verursachen.

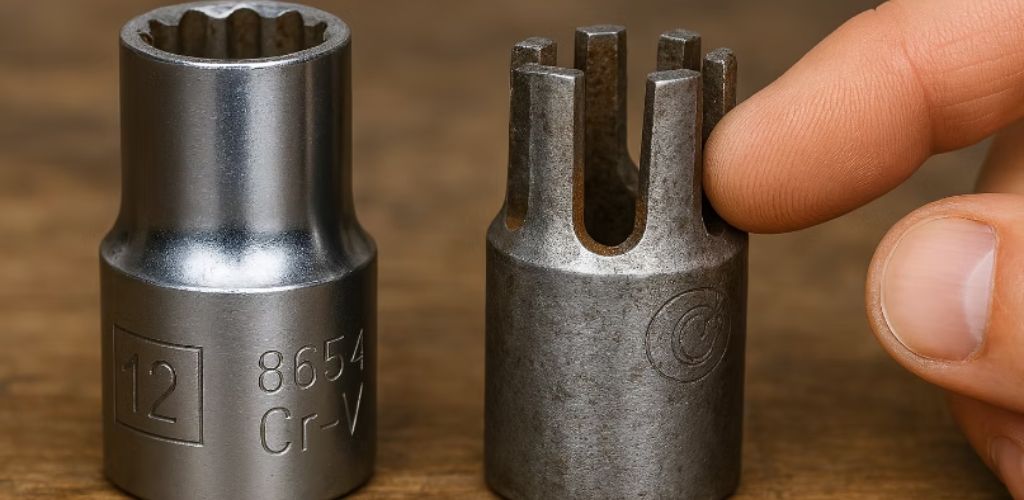

Fachgerechte Anleitung: Aus altem Steckschlüssel einen „Kupplungszentral-Werkzeug“ bauen
Ziel: Aus einem alten Sechskant-Steckschlüssel ein nützliches Werkzeug herstellen, um die zentrale Kupplungsmutter (Castellated Nut / Sicherungsmutter) zu lösen oder anzuziehen, ohne Beschädigungen an Motor oder Kupplung zu verursachen.
Vorbereitung: Welches Bauteil wird gedreht?
Typische Fälle bei Motorrädern:
- Castellated Nut am Kupplungszentrum – ein Ring mit 4–8 Schlitzen, in die die Zapfen („Uñetas“) greifen. Häufig bei Honda CG/CB/XL 90–250, chinesischen Clones 110–250, Bajaj/TVS.
- Kupplungsglocke mit äußeren Laschen – hier wird ein Werkzeug verwendet, das die Laschen umfasst, während die zentrale Mutter mit normalem Schlüssel gelöst wird.
Materialien und Werkzeuge:
- Alter Steckschlüssel (Cr-V, dickwandig, 24–27 mm oder größer)
- Winkelschleifer/Dremel mit 1-mm-Scheiben, Feilen/Fräsen
- Messschieber, feiner Marker
- T-Griff/Stabschlüssel oder Schlagwerkzeug
- Schraubstock
- Schutzbrille, Handschuhe, Gehörschutz
- Optional: Schweißgerät, Schraubzwingen, Winkel, Feilen für Präzision
Technische Messung:
- W – Breite der Nut
- H – Tiefe der Nut
- D_int – Innenmaß zwischen gegenüberliegenden Flächen
- N – Anzahl der Schlitze (4, 6 oder 8)
- Toleranzen für Zapfen: Breite = W − 0,1–0,2 mm, Länge = H − 0,5 mm
- Symmetrische Anordnung beachten
Werkzeugbau aus altem Steckschlüssel:
Option A – Schlitz-Steckschlüssel:
- Kreis in N Sektoren teilen, Schlitze fräsen, entgraten, testen
Option B – Zapfen geschweißt: - Biegelkante abtragen, Zapfen zuschneiden (5–6 mm), verschweißen, mit Feile anpassen
Sicherung des Werkzeugs:
- Glocke/Kupplung mit Halter fixieren
- Kein Schraubendreher zwischen Zahnräder
- T-Griff für Drehmoment, Schlagwerkzeug nur bei 100 % Sitz
Anwendung:
- Öl ablassen oder Motorrad kippen
- Kupplungsdeckel entfernen, Bereich abdecken
- Schrauben der Kupplungsdruckplatte in Kreuzmuster lösen
- Scheibenpaket entnehmen und ordnen
- Castellated Nut identifizieren, Gewinderichtung prüfen
- Werkzeug ansetzen, Zapfen prüfen, Glocke fixieren
- Drehmoment gleichmäßig anwenden, bei Bedarf Loctite verwenden
- Richtwerte: 100–150 cc: 40–60 Nm, 150–250 cc: 60–90 Nm, 300–600 cc: 80–120 Nm (immer Motorhandbuch prüfen)
Qualität und Haltbarkeit:
- Symmetrische Zapfen → kein Springen
- Dicke Steckschlüsselwand, ggf. verstärken
- Vorsichtig schneiden, langsam arbeiten, Feile verwenden
- Vor Belastung testen
Varianten und Tricks:
- Werkzeug für äußere Laschen: Rohr + Innenlaschen schweißen
- Adapter für Ratsche/Schlagschrauber: Rohr verlängern oder Spitze einschlitzen
- 3D-Druck für Markierungsmuster (nicht für Drehmoment)
Häufige Fehler vermeiden:
- Zapfen zu dünn → abrunden
- Arretierung nicht lösen → Gewinde beschädigt
- Falsche Gewinderichtung → falsches Anziehen
- Schraubendreher einsetzen → Zähne abbrechen
Schnell-Checkliste:
- W, H, D_int, N messen
- Sektoren markiert
- Ohne Überhitzung schneiden
- Zapfen parallel und gleich hoch
- Test ohne Spiel
- Bereit für Drehmoment
Alternative ohne Schneiden: Stahlrohr ≥3 mm + geschweißte Zapfen + obere Mutter für Schlüssel
Mit einem gut vorbereiteten Steckschlüssel wird aus einem alten Werkzeug ein professionelles Kupplungswerkzeug, das sicheren Halt und präzises Drehmoment garantiert.
