Relais anschließen leicht gemacht – so funktioniert es richtig!
Ein Relais ist ein unverzichtbares Bauteil in der Autoelektrik und bei vielen DIY-Projekten. Es ermöglicht die Steuerung von Stromkreisen mit hoher Last über ein kleines Steuersignal. Damit das Relais zuverlässig funktioniert, ist der richtige Anschluss entscheidend. Hier finden Sie eine klare Schritt-für-Schritt-Erklärung für den Anschluss mit Sockel.

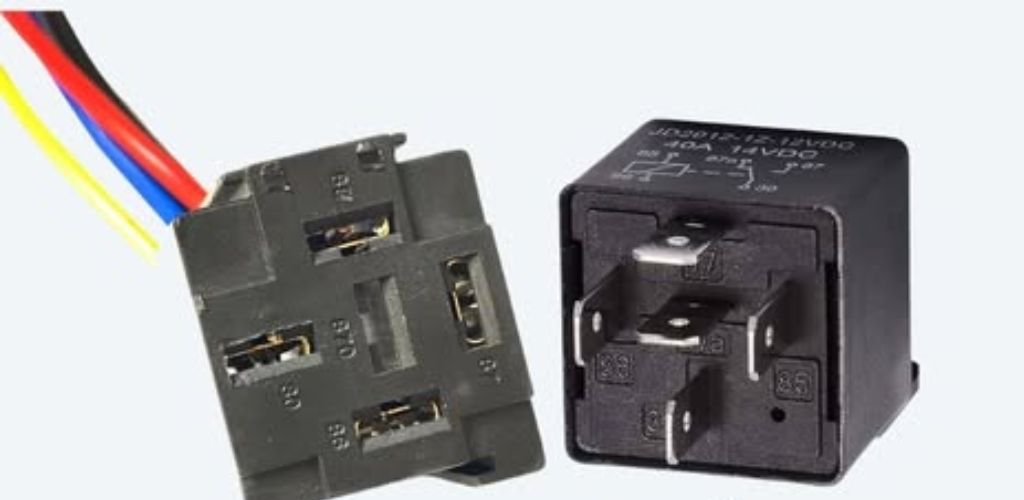

Relaisanschlüsse im Überblick:
- 🔴 Rot (Pin 30): Eingangsstrom direkt von der Batterie (+12V).
- ⚪ Weiß (Pin 86): Steuersignal vom Schalter.
- ⚫ Schwarz (Pin 85): Masseanschluss der Relaisspule.
- 🔵 Blau (Pin 87): Ausgang aktiv, wenn das Relais eingeschaltet ist.
- 🟡 Gelb (Pin 87a): Ausgang aktiv, wenn das Relais ausgeschaltet ist.
So wird das Relais angeschlossen:
- Zuerst den roten Pin (30) mit der Plusleitung der Batterie verbinden.
- Den weißen Pin (86) mit dem Schalter koppeln, der das Relais aktiviert.
- Den schwarzen Pin (85) an Masse anschließen.
- Der blaue Pin (87) führt Strom, sobald das Relais eingeschaltet wird.
- Der gelbe Pin (87a) liefert Spannung, wenn das Relais nicht aktiv ist.
Praktische Tipps für die Montage:
- Achten Sie darauf, dass die Kabelquerschnitte zur Last passen.
- Verwenden Sie einen Relais-Sockel für eine sichere Verbindung.
- Kontrollieren Sie die Polarität, um Kurzschlüsse zu vermeiden.
Relais sind vielseitig einsetzbar: ob für Zusatzscheinwerfer, Lüfter oder andere elektrische Verbraucher – mit dem richtigen Anschluss sorgen Sie für mehr Sicherheit und Zuverlässigkeit im Stromkreis.
