🔩 Wie misst und identifiziert man den Gewindedurchmesser?
Beim Arbeiten mit Schrauben, Muttern oder Bolzen ist es entscheidend, den richtigen Gewindedurchmesser und das passende Profil zu kennen. Ein falsches Maß kann zu beschädigten Bauteilen, ungenauen Verbindungen oder Sicherheitsproblemen führen. In diesem Beitrag erfahren Sie, wie Sie den Durchmesser und die Steigung von Gewinden einfach bestimmen können – egal ob metrisch, Whitworth oder amerikanisch (UNC/UNF).
🧰 Werkzeuge zur Messung und Identifizierung von Gewinden
Um den Durchmesser und die Gewindesteigung korrekt zu messen, benötigen Sie:
- Messschieber (Calibre oder Schieblehre): zum Messen des Außendurchmessers des Gewindes.
- Gewindelehre (Gewindepechlehre oder Gewindekamm): zur Bestimmung der Gewindesteigung in Millimetern oder Zoll.
- Normtabelle: zur genauen Zuordnung der gemessenen Werte nach DIN, ISO oder ANSI-Standards.
Tipp: Achten Sie darauf, ob das Gewinde metrisch (mm) oder zöllig (inch) ist – dies ist der häufigste Unterschied zwischen europäischen und amerikanischen Systemen.
⚙️ Unterschied zwischen metrischen, Whitworth- und UNF-Gewinden
| Gewindetyp | Maßeinheit | Gewindeprofil | Häufige Verwendung |
|---|---|---|---|
| Metrisch (M) | Millimeter | 60° Winkel | Europäische Maschinen und Fahrzeuge |
| Whitworth (BSP/BSW) | Zoll | 55° Winkel, abgerundete Flanken | Britische Industrie, Hydraulik |
| UNF/UNC (Unified) | Zoll | 60° Winkel | Amerikanische Fahrzeuge, Flugzeugtechnik |
Diese Normen definieren nicht nur die Steigung und Tiefe der Gewindegänge, sondern auch die Toleranzen und Festigkeitsklassen.
📏 Praktische Vorgehensweise beim Messen
- Reinigen Sie die Schraube oder den Bolzen von Schmutz und Rost.
- Messen Sie mit dem Messschieber den Außendurchmesser – z. B. 8 mm für eine M8-Schraube.

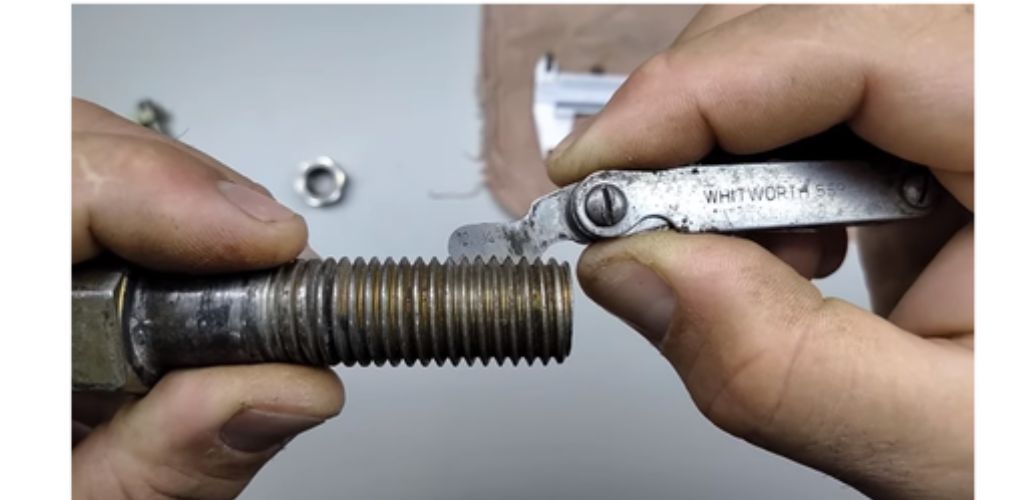

- Bestimmen Sie mit der Gewindelehre die Steigung (z. B. 1,25 mm für M8 × 1,25).
- Vergleichen Sie die Werte mit einer Normtabelle für metrische oder zöllige Gewinde.
- Dokumentieren Sie die Ergebnisse, um später schnell die passende Mutter oder Ersatzschraube zu finden.
💡 Warum genaue Messung wichtig ist
Ein korrekt identifiziertes Gewinde verhindert:
- Falsche Montage oder übermäßigen Verschleiß 🧱
- Abgescherte Gewindegänge 🔧
- Sicherheitsrisiken durch lockere Verbindungen ⚠️
- Zeitverlust bei Wartungs- oder Reparaturarbeiten ⏱️
Regelmäßige Kontrolle und Dokumentation von Gewindetypen spart nicht nur Kosten, sondern sorgt auch für eine längere Lebensdauer der Maschinen und Fahrzeuge.
