🔧⚙️ Kupferrohre verformungsfrei biegen: Der Federtrick technisch erklärt 🧠🌀
Kupfer ist dank seiner Duktilität, Korrosionsbeständigkeit und hervorragenden Wärmeleitfähigkeit ein weit verbreitetes Material in Sanitär-, Kühl- und Heimwerkeranwendungen. Das Biegen von Kupferrohren, insbesondere dünnwandiger Kupferrohre, endet jedoch oft „von Hand“ in einer Katastrophe: Quetschungen, Knicke oder innere Risse treten auf.
Sehen wir uns an, warum dies geschieht und wie der clevere Federtrick eine Verformung verhindert.
❌ Warum werden Kupferrohre beschädigt, wenn sie direkt gebogen werden?
Beim Biegen eines Rohres wird dieses durch Biegung plastisch verformt. Durch diese Belastung entstehen zwei klar abgegrenzte Zonen:
- 🟥 Äußerer Bereich der Kurve (Zug): Die Fasern des Schlauchs werden gedehnt.
- 🟦 Innere Zone der Kurve (Kompression): Die Fasern werden komprimiert.
In einem Kupferrohr:
- Das Material in der Kompressionszone neigt dazu, nach innen zu kollabieren.
- Der ursprünglich runde Abschnitt wird flach oder gefaltet und verliert seine Form.
- In extremen Fällen kann es zu Faltenbildung oder sogar zum Bruch kommen.
📌 Dies liegt daran, dass das Rohr hohl ist und keine innere Stütze hat, die den Querdruckkräften beim Biegen standhält.
🧠 Was bewirkt der Federtrick? Technische Analyse

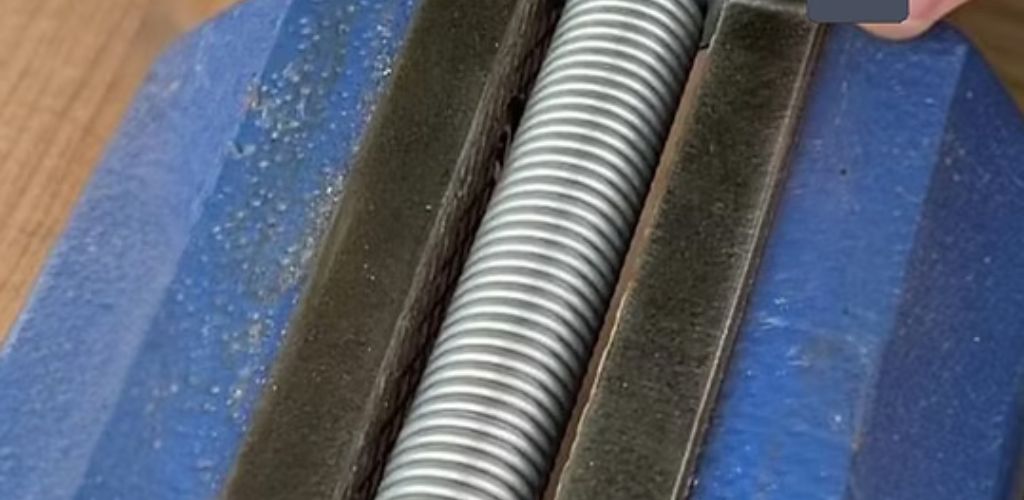

Bei dieser Technik wird das Rohr vor dem Biegen mit einer äußeren Metallfeder umwickelt, die als Eindämmungsverstärkung dient.
🔩 Warum funktioniert es?
- Verteilt den Druck. Die Feder überträgt die Druckkräfte auf den Umfang des Rohrs und verhindert so, dass es sich abflacht.
- Behält die runde Form bei. Verhindert, dass Rohrwände radial zusammenfallen, und behält beim Biegen den runden Querschnitt bei.
- Steuert die neutrale Verformungszone. Bei einem ungestützten Rohr kann sich die neutrale Linie (wo weder Zug noch Druck wirken) verschieben. Die Feder hält diese Linie zentriert, wodurch asymmetrische Verformungen reduziert werden.
- Absorbiert einen Teil der Last. Die Feder selbst widersteht, wenn sie eingestellt ist, seitlichen Kräften und fungiert als konstantes Druckhemd.
🔎 Dieses Prinzip basiert auf der Idee, dass ein schlanker Körper, der Biegung ausgesetzt ist, stabilisiert wird, wenn seitliches Knicken verhindert wird. Die Feder wirkt als mechanisches Halteelement.
⚠️ Technischer Vergleich mit anderen Methoden
| Verfahren | Verhindert es Verformungen? | Komplexität | Kosten |
| Handgefaltet | ❌ Nein | Sehr einfach | Keiner |
| Rohrbieger | ✅ Jawohl | Durchschnitt | Hoch |
| Mit Sand gefüllt | ✅ Jawohl | Hälfte | Niedrig |
| Frühlingstrick | ✅ Jawohl | Einfach | Sehr niedrig |
📌 Dieser Trick ist ideal, wenn Sie keine professionellen Biegemaschinen haben oder das Rohr nicht füllen möchten (z. B. in Kühlsystemen).
🧪 Was passiert, wenn Sie geglühtes Kupfer im Vergleich zu Hartkupfer verwenden?
- Geglühtes (weiches) Kupfer: Lässt sich leichter biegen, neigt aber ohne Unterstützung eher zum Zerdrücken.
- Hartkupfer (mittlere oder volle Härte): steifer, erfordert mehr Kraft, behält aber seine Form besser.
Bei geglühtem Kupfer ist der Federtrick sogar noch nützlicher, da er das Kupfer vor innerer Verformung schützt und gleichzeitig seine Flexibilität bewahrt.
✅ Fazit
Das Biegen von Kupferrohren ohne Beschädigung ist nicht nur eine Frage der Festigkeit, sondern auch des Verständnisses des Materials unter Belastung. Der Federtrick funktioniert, weil er die Biegebedingungen verändert und einen zerstörerischen Vorgang in einen kontrollierten Prozess verwandelt – ohne dass teure Werkzeuge oder komplizierte Techniken erforderlich sind.
Es handelt sich um eine einfache, effektive Methode, die auf Prinzipien des Maschinenbaus basiert und sich ideal für Heimwerker oder semiprofessionelle Anwendungen eignet.
