🧰 Im Experiment verwendete Materialien

Dem Originalvideo ( Crazy Think ) zufolge sind die Grundmaterialien:

• Aluminiumfolie (zur Herstellung der Sende- und Empfangsantennen).
• Lackierter Kupferdraht (zur Herstellung der Spulen).
• Eine LED oder ein kleiner Stromempfänger.

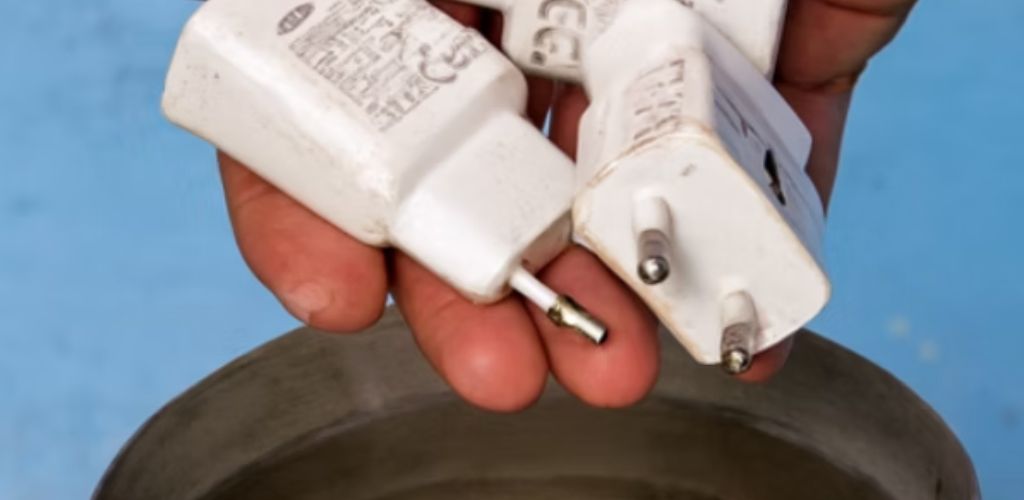

• Stromquelle (z. B. Batterie oder USB-Ladegerät).
• Unterteil aus Pappe oder Kunststoff.

Das Prinzip ist einfach: Eine an eine Stromquelle angeschlossene Sendespule erzeugt ein variables elektromagnetisches Feld. Dieses Feld induziert einen Strom in einer zweiten Empfangsspule, die eine LED betreiben oder ein kleines Gerät aufladen kann – ganz ohne direkten Kontakt.

⚙️ Wissenschaftliche Grundlage: Energieübertragung durch Induktion

Dieses Projekt basiert auf induktiver Kopplung: Zwei nahe beieinander liegende Spulen können über ein oszillierendes Magnetfeld Energie austauschen. Es ist dasselbe Prinzip, das auch bei Qi-Ladegeräten für moderne Smartphones zum Einsatz kommt, allerdings in einer selbstgebauten und deutlich weniger effizienten Version.

Der Schlüssel ist:

• Die Frequenz des angelegten Wechselstroms.
• Der Abstand zwischen den Spulen.
• Die Anzahl der Windungen und der Durchmesser der Spulen.

Eine selbstgebaute Schaltung kann eine LED zum Leuchten bringen oder eine sehr kleine Batterie aufladen, ist aber für den tatsächlichen Einsatz in Handys nicht empfehlenswert, da die Stromversorgung und die Stabilität der Schaltung nicht sicher sind.

⚠️ Sicherheitshinweis des Erstellers

Der Kanal „Crazy Think“  stellt in seiner Beschreibung klar, dass dieses Video ausschließlich Bildungs- und Unterhaltungszwecken dient. Es sollte nicht ohne die entsprechende Schutzausrüstung nachgemacht werden, da Arbeiten mit Elektrizität, selbst mit Niederspannung, zu Verletzungen oder Überhitzung führen können.

„Der Videoersteller übernimmt keine Haftung für Verluste oder Schäden, die durch das Vertrauen auf die in meinen Videos enthaltenen Informationen entstehen. Viel Spaß, aber bleibt immer vorsichtig.“ – Crazy Think

🔬 Technische Analyse des Projekts

Aus praktischer Sicht demonstriert dieses selbstgebaute Ladegerät das physikalische Prinzip, ist aber kein Ersatz für ein handelsübliches Ladegerät. Die Aluminiumfolie dient als Leiter und Reflektor, jedoch nicht als echtes induktives Bauteil; ihre Funktion ist eher symbolisch als funktional. Für eine effektive Energieübertragung ist Folgendes erforderlich:

• Ein Resonanzoszillator (wie ein LC-Schwingkreis).
• Ein MOSFET- oder Transistor-Controller zur Erzeugung der entsprechenden Frequenz (100 kHz–200 kHz).
• Kupferspulen, deren Design auf die gewünschte Leistung abgestimmt ist.

Dennoch ist es als Schulprojekt oder Demonstration angewandter Elektromagnetik hervorragend. 👏

💡 Fazit

Ein selbstgebautes kabelloses Ladegerät aus Alufolie herzustellen, ist eine unterhaltsame Möglichkeit, die Funktionsweise induktiver Energieübertragung kennenzulernen. Auch wenn seine Leistung nicht mit kommerziellen Qi-Ladegeräten vergleichbar ist, weckt das Experiment die Neugierde für praktische Elektronik und DIY-Innovationen.

✅ Kernaussage: Es geht nicht darum, “einen funktionsfähigen Lader zu entwickeln”, sondern darum, das physikalische Phänomen hinter dem modernen drahtlosen Laden zu verstehen.
