In diesem Artikel zeige ich Ihnen den häufigsten Fehler bei der Prüfung des Kurbelwellenpositionssensors (CKP-Sensor) , wie Sie ihn vermeiden können und warum das blinde Verlassen auf ein Multimeter (oder sogar ein Diagnosegerät) zu einer falschen Diagnose führen kann. 🧠🔧
Machen Sie sich bereit, denn was Sie gleich lesen werden, könnte Ihre Art der Diagnostik für immer verändern .
🔥 Der Fehler, den 90 % der Leute beim Prüfen des Kurbelwellenpositionssensors machen 😱 (und den einem die Mechaniker nicht sagen 🤐)

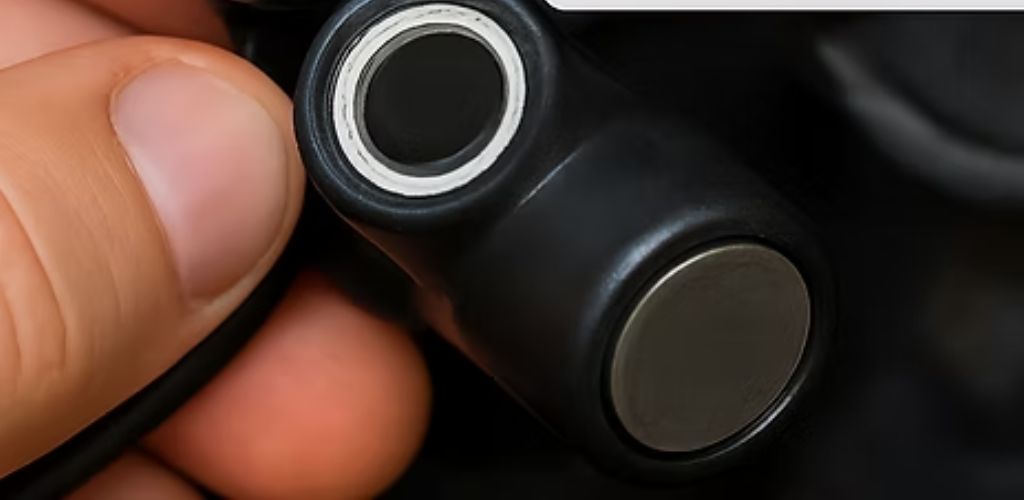

Die Messung des Kurbelwellenpositionssensors (CKP-Sensor) scheint recht einfach: Multimeter anschließen, Zündung einschalten und die Spannungen ablesen. Doch Vorsicht: Eine Fehlinterpretation oder eine falsche Messung kann dazu führen, dass der Sensor ausgetauscht wird – selbst wenn er nicht defekt ist.
📊 Typische Spannungen im Kurbelwellenpositionssensor: Wissen Sie, was Sie ablesen?
Wenn die Zündung eingeschaltet ist (Motor aus), sind folgende Spannungen an den CKP-Steckerstiften zu erwarten:
| Stift | Funktion | Erwartete Spannung | Technischer Kommentar |
| Seitlich (1) | Fütterung | ~5,0 V | Die Spannung wird vom Steuergerät bereitgestellt. Liegt keine Spannung an, kann ein Fehler in der Leitung oder im Modul vorliegen. |
| Zentral | Zeichen | ~0,5–2,5 V (variabel) | Diese Spannung ändert sich mit der Drehung des Motors (Oszilloskop empfohlen). |
| Seitlich (2) | Land | ~0,0 V | Es muss eine einwandfreie Erdung vorliegen. Ein Wert über 0,2 V deutet auf eine schlechte Verbindung hin. |
📉 Grafik: Erwartete Spannungen an jedem Pin
Wie die Grafik zeigt, kann die Signalspannung bei Verwendung eines Multimeters allein „niedrig“ oder „inkonsistent“ erscheinen. Dies führt zu einem der häufigsten Fehler:
⚠️ Häufiger Fehler: Messung des CKP-Signals nur mit einem Multimeter
Der CKP-Sensor erzeugt je nach Sensortyp ein gepulstes Wechselstrom- oder ein digitales (Rechteck-)Signal. Ein herkömmliches Multimeter kann diese Änderungen nicht präzise darstellen. Sie sehen zwar einen Mittelwert (z. B. 1,8 V), aber nicht die tatsächliche Wellenform.
🔍 Das Richtige:
- Verwenden Sie ein Oszilloskop, um das Signal in Echtzeit anzuzeigen.
- Das Signal muss eine klare Wellenform aufweisen, ohne Unterbrechungen oder Rauschen.
- Wenn das Signal unregelmäßig ist oder bei Erwärmung verschwindet, liegt der Verdacht nahe, dass der Sensor oder die Verkabelung defekt ist.
