⚙️ Technischer Hintergrund: Wie funktioniert ein Kassettenkopf?
Ein Lesekopf ist nichts anderes als ein kleiner Miniaturtransformator:
- Es enthält einen Ferritkern mit einem Schlitz.
- Darum herum befindet sich eine Spule aus emailliertem Kupfer mit einigen Dutzend bis Hunderten von Windungen.
- Wenn ein Magnetband über den Tonkopf läuft, induziert das codierte Magnetfeld einen Strom in der Spule, der in ein Audiosignal umgewandelt wird.
👉 Das bedeutet, dass jedes sich ändernde Magnetfeld in der Nähe des Druckkopfes ein elektrisches Signal auslösen kann.
📱 Warum nimmt es den Ton vom Handy auf?
Mobiltelefone erzeugen bei der Interaktion mit dem Bildschirm, beim Senden von Daten über WLAN, Bluetooth oder einfach durch den Betrieb selbst Mikrofluktuationen im elektromagnetischen Feld:
- Prozessoren (CPU, GPU)
- Interne Verstärker
- Kapazitive Touchscreens
- Kommunikationsmodule (5G, Wi-Fi, NFC usw.)
Alle diese Signale senden elektromagnetische Impulse aus, die zwar für das menschliche Ohr unhörbar sind, aber “gehört” werden können, wenn sie mit einem Kassettenkopf aufgezeichnet und mit einem Lautsprecher verstärkt werden.
🧪 Praxistest: Basiskonfiguration
🧰 Materialien:

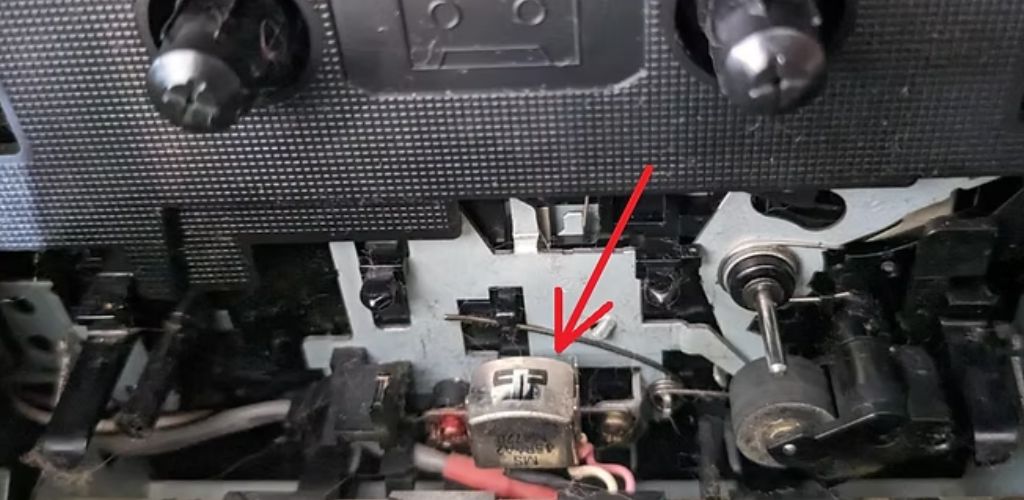

- 1 Kassettenkopf (aus einem alten Abspielgerät ausgebaut)
- 1 3,5-mm-Klinkenstecker (oder Cinch-Stecker, je nach Verstärker)
- 1 aktiver Verstärker (z. B. ein PC-betriebener Lautsprecher)
- Optional: eine Batterie zum Testen mit Induktoren oder Motoren
🔌 Verbindung:
- Verbinden Sie das rote Kabel vom Kopfhörerkopf mit dem linken (L) Eingang der Klinkenbuchse.
- Der schwarze Stecker gehört auf den rechten Kanal (R).
- Das Ziel oder der gepanzerte Boden (GND).
- Stecken Sie den Stecker in den Eingang des Aktivlautsprechers.
- Halten Sie den Kopf in die Nähe des eingeschalteten Telefons oder einer Störquelle.
🎧 Beim Berühren des Bildschirms hören Sie elektronische Geräusche wie Summen, Klicken, Störungen und sogar pulsierende Töne!
📈 Analyse: Frequenzgang und Empfindlichkeit
Kassettenköpfe sind für einen Frequenzbereich von 30 Hz bis 18 kHz ausgelegt, ihre Empfindlichkeit als Sensor nimmt jedoch bei niedrigen Frequenzen ab.
- Seine Reaktion auf schnelle (vorübergehende) Spannungsspitzen ist ausgezeichnet.
- Es erkennt effektiv PWM-Modulationsrauschen, Mikrocontroller-Taktfrequenzen und Datensignale.
- Es kann als variabler Felddetektor bis zu einer Entfernung von etwa 20 cm fungieren (abhängig vom Gerät).
🧲 Weitere interessante Anwendungsgebiete:
| Anwendung | Technische Beschreibung |
| EMI-Störungsdetektor | Fehler in Schaltnetzteilen, Motortreibern oder Hochspannungsleitungen aufspüren. |
| Kontaktmikrofon | An Metalloberflächen befestigt, fängt es Vibrationen und festen Schall ein. |
| Spulenfehlerdetektor | Beim Annähern an Transformatoren oder Induktoren können interne Fehler hörbar sein. |
| Selbstgebauter Tonbandrecorder | Wenn die Stromrichtung umgekehrt wird und ein Magnetband hindurchgeführt wird, kann es Audio aufzeichnen. |
⚠️ Einschränkungen und Vorsichtsmaßnahmen
- Schließen Sie das Mikrofon nicht ohne Vorwiderstand oder Pegeladapter direkt an Hochspannungseingänge an.
- Verwenden Sie das Gerät nicht in der Nähe von ungeschirmten medizinischen Geräten oder Hochfrequenzgeräten.
- Der Kopf ist empfindlich; beim Löten nicht dagegen stoßen oder ihn überhitzen.
Der Lesekopf eines Kassettenrekorders ist weit mehr als nur ein Bandleser: Er ist ein hochpräziser analoger elektromagnetischer Sensor, der sich zum Aufspüren der „verborgenen Klänge“ moderner Elektronik umfunktionieren lässt. Ob zum Aufspüren unsichtbarer Fehler oder für Klangkunstexperimente – dieses kleine Bauteil verdient einen Platz auf Ihrem Testaufbau.
