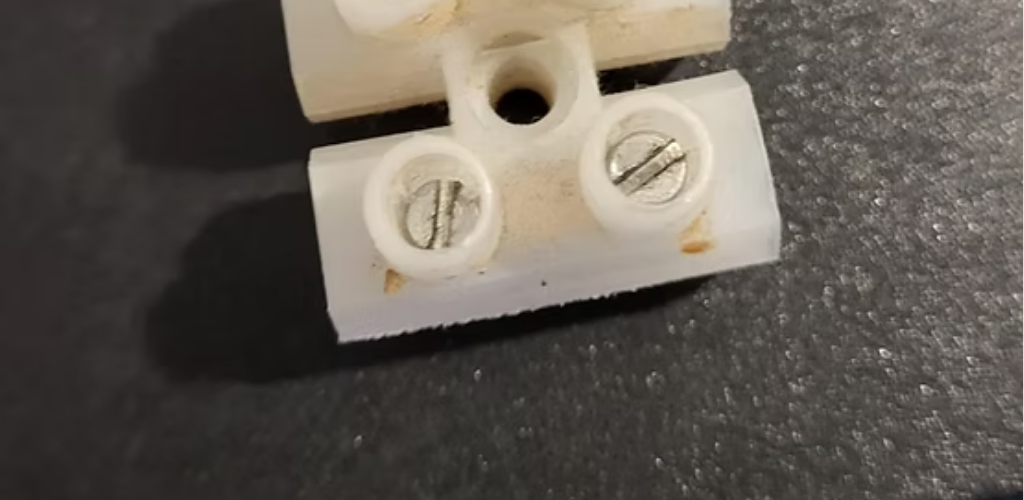

Zur Befestigung der Elemente (Metallschienen) werden Kunststoff-Klemmenblöcke mit Metallkern verwendet, ohne dass Löten erforderlich ist. Der Klemmenblock dient als Halterung und elektrische Verbindung zwischen den Elementen.- Metallische Elemente (Radiale) Hierbei handelt es sich um leitfähige Stäbe (Aluminium, Kupfer oder verzinkter Stahl), die folgende Funktion erfüllen:
- Aktiver (stromversorgter) Dipol: angeschlossen an das Koaxialkabel.
- Reflektor: länger, hinter dem Dipol.
- Direktoren: Kürzere Direktoren an der Vorderseite des Dipols verbessern die Richtungsverstärkung.
- Isolierende Trägerkonstruktion (Holz oder PVC) Dient als zentrale Struktur zur Montage der Klemmenblöcke und zur Ausrichtung der Elemente.
- Koaxialkabel: Verbinden Sie die Antenne mit dem Empfänger (Fernseher, Radio usw.). Der Innenleiter wird an eine Hälfte des Dipols, der Schirm an die andere Hälfte angeschlossen.
📐 TECHNISCHE BERECHNUNGEN (Frequenz und Abmessungen):
Die Länge der Elemente hängt von der gewünschten Frequenz ab. Zum Beispiel:
Für digitales Fernsehen (UHF, Kanal 21–69 → 470–862 MHz):
Allgemeine Formel:
Dipollänge = λ / 2 Dabei ist λ = Lichtgeschwindigkeit / Frequenz
Beispiel für 600 MHz:
- λ = 300.000.000 m/s / 600.000.000 Hz = 0,5 Meter
- Dipollänge ≈ 25 cm (12,5 cm auf jeder Seite)
- Reflektor ≈ 5 % länger
- Direktoren ≈ 5 % kleiner
🧪 OPERATION:
- Der aktive Dipol empfängt das HF-Signal.
- Der Reflektor reflektiert die Signale von hinten zum Dipol.
- Die Direktoren bündeln das Signal in eine Richtung nach vorn.
- Dadurch werden Verstärkung und Selektivität der Antenne verbessert.
⚡ VORTEILE DER VERWENDUNG VON KLEMMENBLOCKS:
- ✅ Schweißen ist nicht erforderlich.
- ✅ Länge und Position der Elemente lassen sich ganz einfach anpassen.
- ✅ Sie verwenden gängige Materialien wieder.
- ✅ Sie können mit verschiedenen Einstellungen experimentieren.
🧰 ANWENDUNGEN:
- Empfang von DTT-Signalen (Digital Terrestrial Television).
- FM-Radioantenne.
- Amateurfunkprojekte (mit Feinabstimmung).
- WiFi-Antennen (nur mit speziellen Anpassungen und geeigneten Anschlüssen).
⚠️ EMPFEHLUNGEN:
- Verwenden Sie einen 1:1-Balun, wenn Sie eine Verbindung zu einem Fernseher herstellen, um Verluste durch Fehlanpassung der Impedanz zu vermeiden.
- Platzieren Sie die Antenne hoch oben und fern von metallischen Hindernissen.
- Richten Sie die Antenne auf den Sendeturm aus, um einen besseren Empfang zu erzielen.
