Wenn Sie kein professioneller Elektriker sind, stellen Sie sich Erdung wahrscheinlich als einen einzelnen Metallstab vor, der in den Boden getrieben wird. Auf den ersten Blick erscheint diese Idee einleuchtend: Der Strom sollte in die Erde fließen, also genügt es, einfach einen Eisenstab hineinzutreiben. In Wirklichkeit ist die Sache jedoch viel komplexer und vielschichtiger.

Warum ist eine Erdung überhaupt notwendig?

Bei einem Isolationsdurchschlag kann an den Metallgehäusen von Haushaltsgeräten Spannung auftreten. In diesem Fall wird eine Person, die das Gerät berührt, praktisch zum Leiter. Der Strom fließt dann durch ihren Körper, was sehr gefährliche Folgen haben kann.

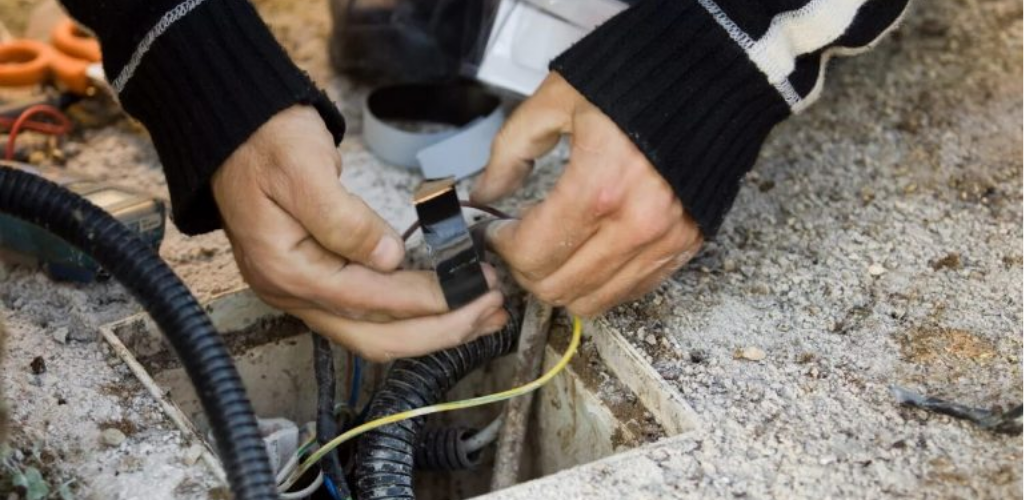

Ein Erdungssystem verhindert dieses Szenario: Der Strom fließt auf dem Weg des geringsten Widerstands in die Erde – durch einen speziell installierten Erdungsdraht und nicht durch eine Person.

Damit diese Schaltung funktioniert, muss der Schleifenwiderstand sehr gering sein. Der zulässige Grenzwert liegt bei etwa 30 Ohm, der ideale Wert bei 8–10 Ohm. Solche Werte mit einem einzelnen Erdungsstab zu erreichen, ist praktisch unmöglich, es sei denn, er befindet sich in einer sumpfigen, ständig feuchten Umgebung.

Wie man die Qualität der Erdung überprüft

Die genaueste Methode zur Widerstandsmessung ist die Verwendung spezieller professioneller Geräte (z. B. Sonel MRU-101, TE-30). In der Praxis werden diese jedoch selten eingesetzt.

Es gibt eine einfache Testmethode: Schließen Sie eine 100-Watt-Glühbirne an – ein Ende an den stromführenden Leiter und das andere an den Schutzleiter. Leuchtet die Glühbirne hell und ist kein merklicher Leistungsabfall festzustellen, ist der Stromkreis in Ordnung und funktionsfähig.

Warum wird am häufigsten ein Dreieck verwendet?

Elektroden lassen sich in verschiedenen Formen anordnen: als Linie, Quadrat oder Rechteck. Elektriker bevorzugen jedoch meist eine Dreiecksanordnung. Der Grund dafür liegt nicht in der Form, sondern in der praktischen Handhabung.

• Drei Punkte lassen sich problemlos auf einer Fläche beliebiger Form platzieren.
• Es ist einfacher, gleiche Abstände zwischen den Elektroden einzuhalten – der Abstand sollte ungefähr das 2,2-fache der Länge jedes Stabes betragen.
• Ein geschlossener Stromkreis bietet einen gleichmäßigeren Stromfluss und einen geringeren Widerstand als eine Reihenschaltung.

In der Regel werden die Seitenlängen des Dreiecks annähernd gleich der Länge der Erdungselektroden selbst gewählt.

Wie man die Pins einschlägt und in welcher Tiefe.

Zur Erdung werden häufig 16 mm starke Bewehrungsstäbe oder Winkelprofile verwendet. Winkelprofile lassen sich leichter einbringen, die Erdungstiefe muss jedoch mindestens 1,5 Meter vom Grund der Baugrube betragen. In trockenen Böden muss die Erdung noch tiefer erfolgen. Die Elektroden werden mit einem 40 x 4 mm großen Metallstreifen verbunden.

Die wichtigste Einflussgröße ist die Bodenfeuchtigkeit: Je trockener der Boden, desto länger und tiefer müssen die Pfähle eingeschlagen werden.

Was verlangt GOST?

Obwohl viele Standardarmaturen verwenden, ist dies laut Vorschriften nicht korrekt. Eisenmetalle rosten schnell, was die Effizienz des Stromkreises rasch verringert. Korrekterweise sollten verzinkte oder verkupferte Stahlarmaturen verwendet werden.

Es sind fertige Erdungssets erhältlich – bestehend aus 1,5 Meter langen Stäben, die miteinander verbunden werden können. Eine schützende Zinkbeschichtung von ca. 130 Mikrometern Dicke gewährleistet jahrelangen Korrosionsschutz.

Ergebnisse

Erdung ist nicht nur eine formale Maßnahme, sondern ein echtes Sicherheitssystem, das vor Stromschlägen schützt. Die Dreieckschaltung ist keine bloße Spielerei oder dekorative Lösung, sondern eine optimale, praktische und zuverlässige Konstruktion, die minimalen Widerstand und einen stabilen Betrieb gewährleistet. Es ist weitaus klüger, von Anfang an in ein hochwertiges Erdungssystem zu investieren, als eines Tages die Gesundheit und Sicherheit Ihrer Familie zu gefährden.

Haben Sie schon einmal eine Erdung auf Ihrem Grundstück oder in Ihrem Haus installiert? Auf welche Schwierigkeiten sind Sie gestoßen? Können Sie Ihre Erfahrungen teilen?
